Фильтр сливной ФСН-80,80у

ФСН-80 предназначен для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) с трубопроводом линии наполнения резервуара. А также для работы в качестве запорного устройства с ручным управлением в системах предотвращения переполнения топливных резервуаров АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения при возникновении аварийных ситуаций в соответствии с требованиями НПБ111-98.

Наличие в конструкции ФСН-80 жидкостного гидрозатвора в комплексе с поплавком 2(рис.1) обеспечивает самозакрытие при расстыковке с рукавом АЦ, а также препятствует возможному распространению пламени по линии наполнения резервуара, выполняя роль огнепреградителя, в соответствии с требованием п.60,61 НПБ 111-98.

ФСН-80 изготавливается в климатическом исполнении УХЛ(ХЛ), категории размещения 1-5 по ГОСТ 15150-69.

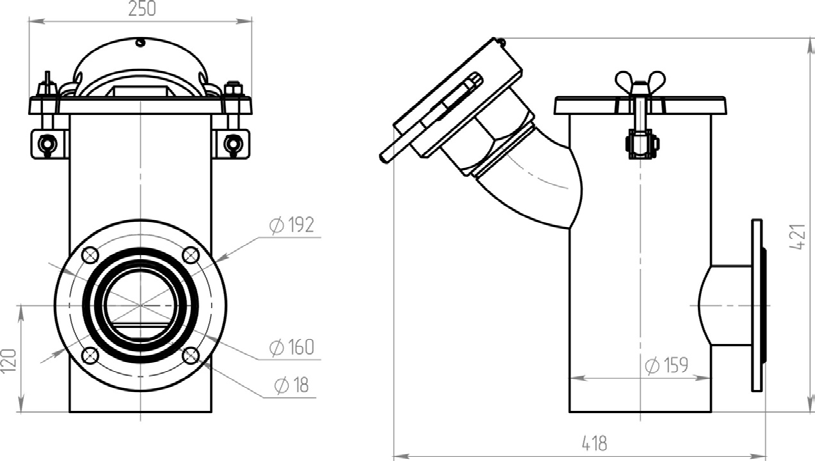

ФСН-80

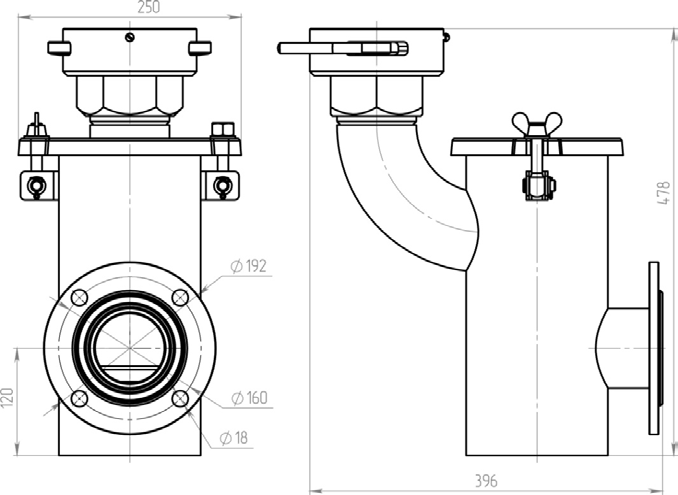

ФСН-80у

Рис №2

Присоединение к трубопроводу - фланцевое. Фланец 5(рис.1) (в комплекте поставки).

Наработка на отказ - не менее 20 000 циклов. Срок службы - не менее 10 лет.

КОМПЛЕКТНОСТЬ

1. Узел наполнения - 1шт.

2. Паспорт - 1шт.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ.

ФСН-80,80у состоит из фильтра и элементов узла наполнения УЛН-80.

Конструкция узла наполнения.

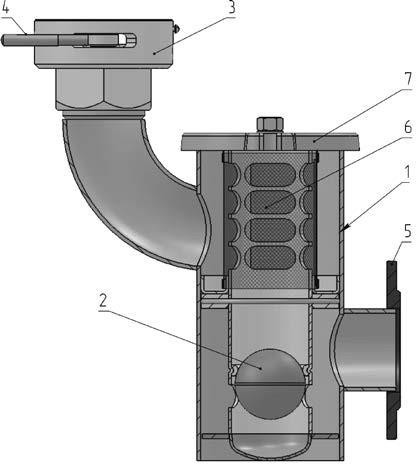

1. Узел наполнения состоит из следующих основных частей (см. Рис.1):

- корпус 1 узла изготовлен из стали, служит для ступенчатого перелива нефтепродукта в трубопровод линии наполнения через поплавковый устройство 2;

- фильтрующий элемент 6 состоит из алюминиевого стакана и сетки из нержавеющей стали;

- зажимное эксцентриковое кулачковое устройство 4 предназначено для фиксации патрубка рукава АЦ в сливной муфте 3;

- крышка закрывает сливную муфту в нерабочем состоянии;

- поплавковое устройство 2 предназначено для пропуска нефтепродукта только в одном направлении и является самозакрывающимся при окончании операции слива из АЦ (п. 61 НПБ 111-98*), служит также для сокращения площади

соприкосновения зеркала топлива, оставшегося в узле с воздухом;

2. Принцип работы при включенном режиме слив топлива на блоке управления данного резервуара:

- открыть кулачковые эксцентриковые зажима 4, снять крышку;

- установить сливной патрубок рукава АЦ и зафиксировать его кулачковыми зажимами 4;

- открыть сливное устройство на АЦ и поток нефтепродукта откроет поплавковый клапан 2 и топливо начнет поступать в линию наполнения резервуара;

- после окончания операции слива поплавковый клапан закроется;

- отсоединить сливной шланг АЦ.
