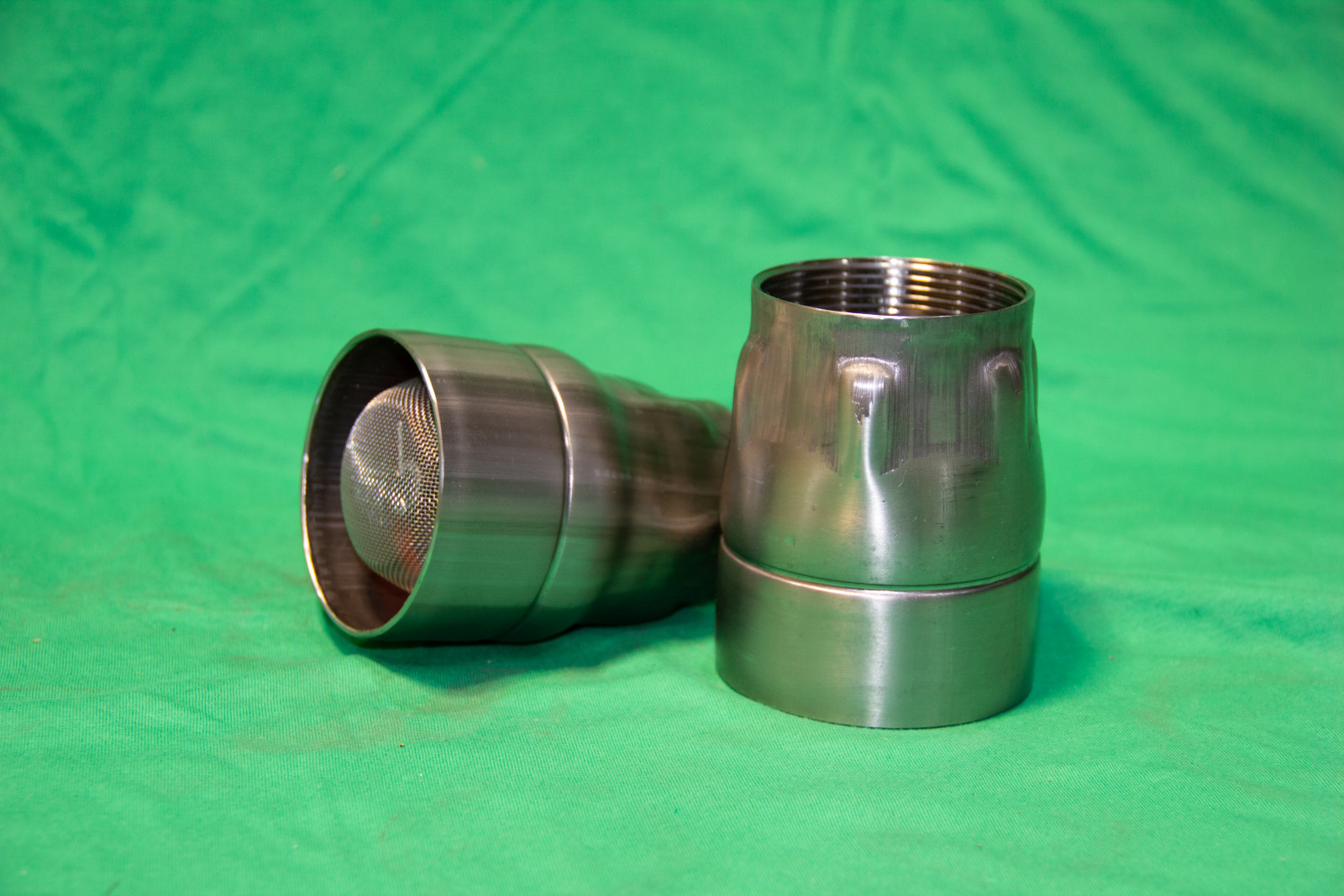

Клапан обратный нижней установки ОКН-40/50

Клапан обратный ОКН предназначен для запирания трубопровода при смене направления потока жидкости, препятствует опорожнению трубопровода.

ОКН устанавливается на нижнем (всасывающем) трубопроводе линии выдачи технологической системы резервуаров АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения.

ОКН изготавливается в климатическом исполнении УХЛ, категории размещения 5 по ГОСТ 15150-69, работает в интервале температур от минус 50°С до плюс 50°С.

ОКН состоит из:

1. Корпус.

2. Фильтр.

3. Присоединительный штуцер.

ТЕХНИЧЕСКИЕ ДАННЫЕ	ОКН- 40	ОКН- 50
Условный диаметр прохода, Ду,мм	40	50
Пропускная способность при номинальном ходе, не менее, м3/час.	4,8	5,4
Максимальное рабочее давление, МПа	0,6
Давление срабатывания, не более, МПа	0,02
Масса, не более, кг	0,4	0,4 2,9
Присоединительная резьба по ГОСТ 6357-81	G1 1/2"	G2"
Габаритные размеры, не более -диаметр, мм -высота, мм	70 90	74 90
Материал корпуса	08Х18Н10Т
Материал пружины	Проволока пружинная коррозионностойкая высокопрочная
Материал фильтра	Сетка 08Х18Н10Т, 500мкм
