Фильтр сливной ФСН-100,100у с ЭМК (ФСН-100Э, ФСН-100Эу)

Фильтр сливной ФСН-100, ФСН-100у с ЭМК (далее - ФСН-100Э, ФСН-100Эу) представляет собой единую малогабаритную конструкцию, состоящую из фильтра, совмещенного с ним узла наполнения и электромагнитного клапана.

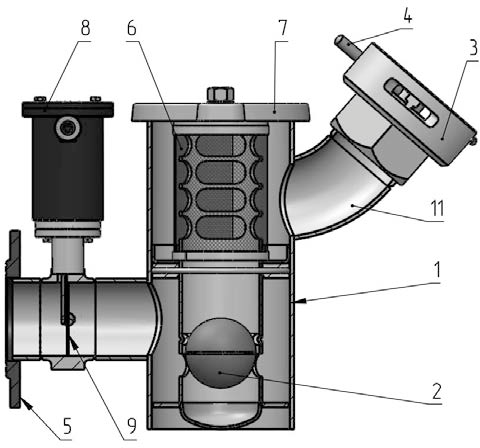

ФСН-100Э

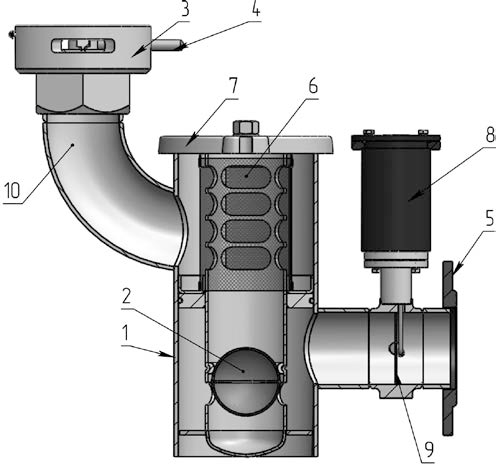

ФСН-100Эу

Рис. №1

ФСН-100Э, ФСН-100Эу предназначен для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) с трубопроводом линии наполнения резервуара. А также для работы в качестве запорного устройства с дистанционным электрическим и ручным управлением в системах предотвращения переполнения топливных резервуаров АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения при возникновении аварийных ситуаций в соответствии с требованиями НПБ111-98.

Наличие в конструкции ФСН-100Э, ФСН-100Эу жидкостного гидрозатвора в комплексе с поплавком 2 (рис.1) обеспечивает самозакрытие при расстыковке с рукавом АЦ, а также препятствует возможному распространению пламени по линии наполнения резервуара, выполняя роль огнепреградителя, в соответствии с требованием п.60,61 НПБ 111-98.

Наличие в конструкции ФСН-100Э, ФСН-100Эу электромагнитного клапана обеспечивает автоматическое и ручное перекрытие поступления нефтепродукта в резервуар АЗС с протечкой не более 0,3 л/с. Протечка обеспечивает стекание нефтепродукта из присоединительного рукава бензовоза в резервуары после закрытия задвижки топливозаправщика.

Электромагнитный привод клапана (ЭМК) имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты–«взрывонепроницаемая оболочка», маркировку взрывозащиты 1ЕхdIIВТ4 и может применяться во взрывоопасных зонах классов 1 и 2 по ГОСТ Р 51330.9-99 (В-1а, В-1г при категории и группе смеси II ВТ4 по классификации гл.7.3 ПУЭ) и имеет кабельный ввод «d» (сальниковый ввод).

Клапан имеет степень защиты от воздействия воды и пыли IP66 по ГОСТ 14254.

ФСН-100Э, ФСН-100Эу работает в гидравлической системе с давлением 0,6 МПа, в окружающей среде с относительной влажностью 95% и температурой от минус 50°С до плюс 50°С.

ФСН-100Э, ФСН-100Эу изготавливается в климатическом исполнении УХЛ, категории размещения 5 по ГОСТ 15150-69.

ТЕХНИЧЕСКИЕ ДАННЫЕ			ФСН-100Э	ФСН-100Эу
Условный диаметр прохода, Ду,DN			100	100
Рабочий диапазон слива, л/мин			0-800	0-800
Пропускная способность при номинальном давлении, л/мин.			600	600
Максимальное рабочее давление, PN МПа			0,6	0,6
Масса, не более, кг			23,4	23
	Габаритные размеры, не более	-высота, мм -длина, мм -ширина, мм -диаметр присоединительного фланца DN 100, PN 6, мм	480 550 260 205	445 540 260 205
Максимальная протечка в закрытом состоянии - (остаточный проход составляет 1% от условного прохода Ду80).			0,3 л/с
Тип клапана -.			нормально закрытый
Время открытия клапана, с			1,5 с.
Время закрытия клапана, с			0,5 с
Параметры окружающей среды		Температура	от -50 °С до +50°С
		Влажность	95% при температуре 25 °С.
Продолжительность включения (ПВ) -.			100%
Напряжение питания, В			220 ± 10%.
Потребляемая мощность (в открытом состоянии), Вт			10
Мощность форсированного открытия (в течение 3 с после подачи питания), Вт			300
Совместимые блоки управления электромагнитным клапаном			БА-01 ЭМК, производства АО «ПО ПНСК»; МС-1 производства НПП "Сенсор"

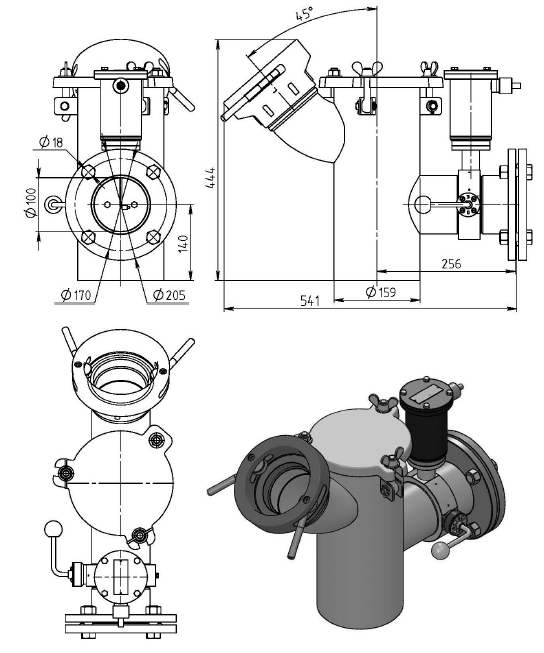

ФСН-100Эу

Рис.№2

Присоединение к трубопроводу - фланцевое.

Фланец (в комплекте поставки).

Наработка на отказ - не менее 20 000 циклов.

Срок службы - не менее 10 лет.

КОМПЛЕКТНОСТЬ

1. Узел наполнения ФСН-100Э, ФСН-100Эу 1шт.

2. Блок управления электромагнитным клапаном 1шт.

3. Паспорт ФСН-100Э, ФСН-100Эу 1шт.

4. Паспорт электромагнитного клапана 1шт.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ.

ФСН-100Э, ФСН-100Эу состоит из фильтра, элементов узла наполнения и электромагнитного клапана.

Конструкция узла наполнения:

Узел наполнения состоит из следующих основных частей (см. Рис.1):

- корпус 1 узла изготовлен из коррозионностойкой стали, служит для ступенчатого перелива нефтепродукта в трубопровод линии наполнения через поплавковый устройство 2;

- зажимное эксцентриковое кулачковое устройство 4 предназначено для фиксации патрубка рукава АЦ в сливной муфте;

- крышка закрывает сливную муфту в нерабочем состоянии;

- поплавковое устройство 2 предназначено для пропуска нефтепродукта только в одном направлении и является самозакрывающимся при окончании операции слива из АЦ (п. 61 НПБ 111-98), служит также для сокращения площади соприкосновения топлива, оставшегося в узле с воздухом;

Принцип работы при включенном режиме «слив топлива» на блоке управления резервуара:

- открыть кулачковые эксцентриковые зажима 4, снять крышку;

- установить сливной патрубок рукава АЦ и зафиксировать его кулачковыми зажимами 4;

- открыть сливное устройство на АЦ и поток нефтепродукта откроет поплавковый клапан 2 и топливо начнет поступать в трубопровод через электромагнитный клапан;

- после окончания операции слива поплавковый клапан закроется;

- отсоединить сливной шланг АЦ.

Конструкция электромагнитного клапана.

Электромагнитный клапан (ЭМК) состоит из следующих деталей (см. Рис.3):

Клапан оснащен ручным управлением 11, позволяющим управлять им при отсутствии питающего напряжения.

Принцип работы:

- нефтепродукт поступает через ФСН-100Э, ФСН-100Эу в трубопровод электромагнитного клапана.

- при подаче напряжения на обмотку катушки 5 электромагнитного клапана, сердечник 7 перемещается вверх, сжимает пружину 6 и втягивает тягу 9 внутрь корпуса 2. При этом тяга 9 поворачивает заслонку 10, открывая канал. Клапан открыт.

- после снятия напряжения тяга 9 под действием пружины 6 поворачивает заслонку 10 обратно. Клапан закрыт.
