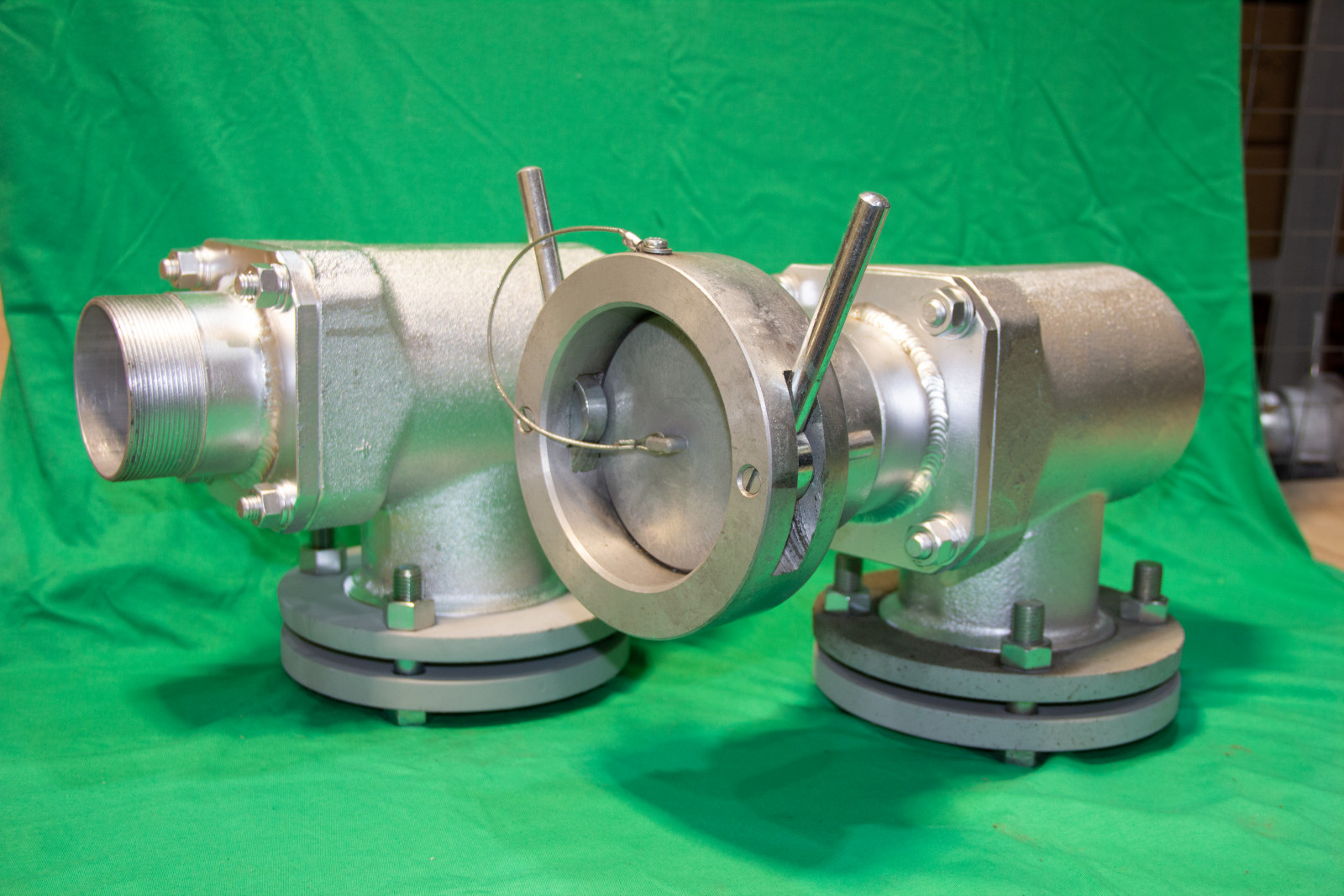

Узел линии налива УЛН 80 Р

Узел линии наполнения (УЛН) предназначен для слива светлых нефтепродуктов из автомобильной цистерны (АЦ) в топливные резервуары автозаправочных станций (АЗС) в соответствии с требованиями НПБ111-98, СП 156.13130.2014.

УЛН работает в гидравлических системах с давлением до 0,6 МПа.

УЛН изготавливается в климатическом исполнении У и УХЛ, категории размещения 1 по ГОСТ 15150-69.

Конструктивно УЛН является жидкостным противодетонационным предохранителем работающим по принципу сифона, гидрозатвор которого в случае дефлаграции или детонации служит гасителем пламени и применяется для защиты трубопроводов наполнения резервуара в соответствии с требованием п.п. 60,61 НПБ 111-98*, п.7.24 СП 156.13130.2014, с дополнительным обратным клапаном роль которого выполнят поплавок-шар, который запирает линию наполнения при прекращении слива.

Рабочее положение вертикальное, допустимое отклонение ±40°.

ТЕХНИЧЕСКИЕ ДАННЫЕ		УЛН-80р	УЛН-80ур
Условный диаметр прохода, Ду,мм		80
Рабочий диапазон слива, л/мин		0-1000
Пропускная способность без давления (самотеком), л/мин.		800
Пропускная способность при давлении 4кг/см2, л/мин.		1000
Максимальное рабочее давление, МПа		0,6
Масса, не более, кг		7	7,2
Диаметр поплавка, мм		80

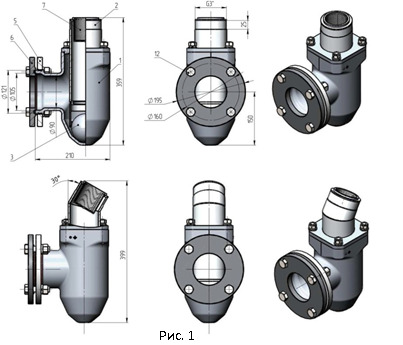

Габаритные размеры, не более	-длинна , мм -высота, мм -ширина, мм -длина выходного патрубка,мм	210 360 195 60		210 400 195 80
