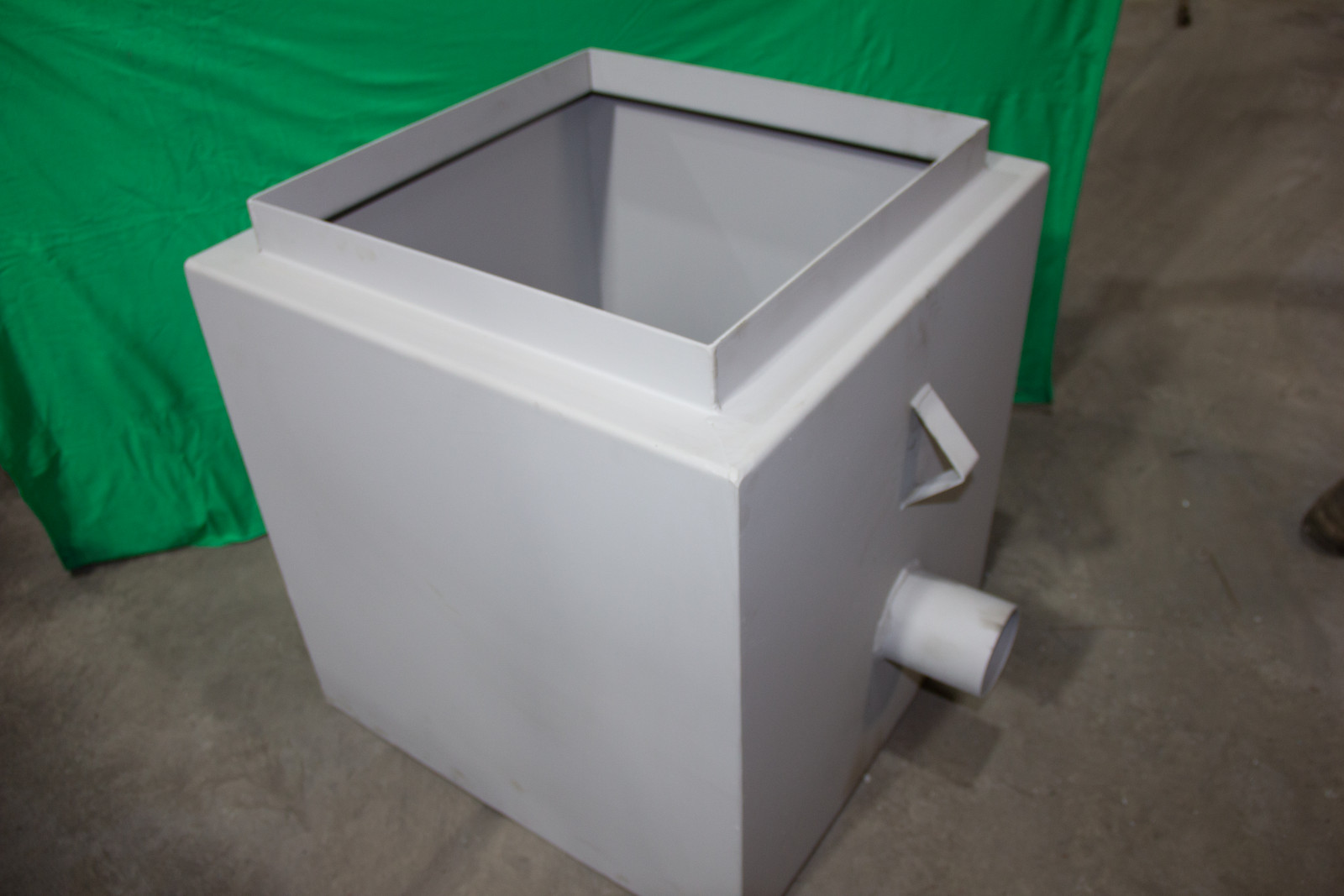

Технологический отсек линии рециркуляции

Отсек линии рециркуляции служит для размещения внутри него рабочего оборудования, предназначенного для обеспечения безопасного слива светлых нефтепродуктов из автоцистерны в резервуар, а также для защиты этого оборудования от внешних механических воздействий и теплового излучения, возможного пожара. По устойчивости к воздействию климатических факторов внешней среды отсек изготавливается в исполнении УХЛ, категория размещения 1 по ГОСТ 15150-69.

Условия эксплуатации: относительная влажность до 95%; температура от минус 50°С до плюс 50°С. В корпусе отсека рециркуляции устанавливается один узел рециркуляции для герметичного соединения объемов паров резервуаров и автоцистерны и автоматического перекрытия линии рециркуляции паров при их расстыковке. На территории автозаправочной станции технологический отсек устанавливается в районе расположения площадки для автоцистерны подземно, с обеспечением высоты выступающей части не менее 100 мм.

Отсек линии рециркуляции изготовлен из стали Ст3 ГОСТ 380-2005. Прочность и герметичность корпуса обеспечивается за счет сварного соединения составляющих его элементов. Конструкцией отсека предусмотрен патрубок Ду50, на котором с одной стороны нарезана резьба для подсоединения узла рециркуляции, а с другой приваривается трубопровод Ду50 для отвода паров.

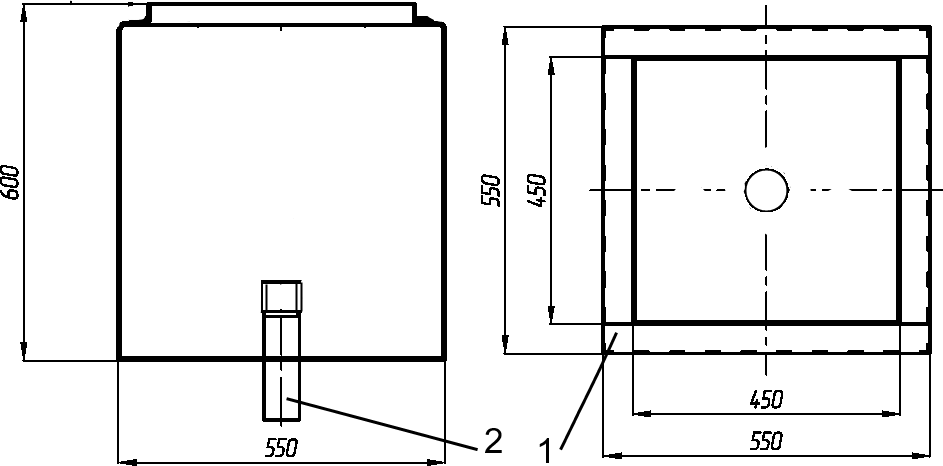

Конструкция и основные размеры корпуса представлены на рис. 1.
